UIKit AutoLayout布局

#ios

1. 什么是AutoLayout?

AutoLayout是iOS中的一种布局系统，用于在不同的设备和屏幕尺寸上自动调整视图的布局。它通过定义视图之间的约束关系，使UI能够动态适应不同的屏幕尺寸、设备方向和内容变化。

2. AutoLayout的优点

  • 自动适应不同的屏幕尺寸和方向
  • 支持国际化和动态字体
  • 减少代码量，提高开发效率
  • 提高代码的可维护性和可读性
  • 响应式布局，能够处理动态内容变化
  • 支持自动布局动画

3. AutoLayout的基本概念

3.1 约束(Constraints)

约束定义了视图之间的关系，包括：

  • 位置关系（上、下、左、右）
  • 尺寸关系（宽度、高度）
  • 间距关系（边距、间隔）
  • 对齐关系（居中、基线对齐等）

约束的优先级(Priority)：

  • Required (1000): 必须满足的约束
  • High (750): 高优先级
  • Low (250): 低优先级
  • Custom (0-1000): 自定义优先级

3.2 固有内容尺寸(Intrinsic Content Size)

某些UI控件（如UILabel、UIButton等）具有基于其内容的自然尺寸。

常见控件的固有内容尺寸：

  • UILabel: 宽度和高度
  • UIButton: 宽度和高度
  • UIImageView: 如果设置了图片则有宽度和高度
  • UITextField: 只有高度
  • UITextView: 没有固有内容尺寸

3.3 内容压缩阻力(Content Hugging)和内容拉伸阻力(Content Compression Resistance)

  • Content Hugging：控制视图抵抗变大的优先级
    • 默认优先级：水平 = 250，垂直 = 250
    • 优先级越高，越不容易被拉伸
  • Content Compression Resistance：控制视图抵抗变小的优先级
    • 默认优先级：水平 = 750，垂直 = 750
    • 优先级越高，越不容易被压缩

示例代码：

[label setContentHuggingPriority:UILayoutPriorityDefaultHigh
                        forAxis:UILayoutConstraintAxisHorizontal];
[label setContentCompressionResistancePriority:UILayoutPriorityRequired
                                      forAxis:UILayoutConstraintAxisVertical];

4. AutoLayout的实现方式

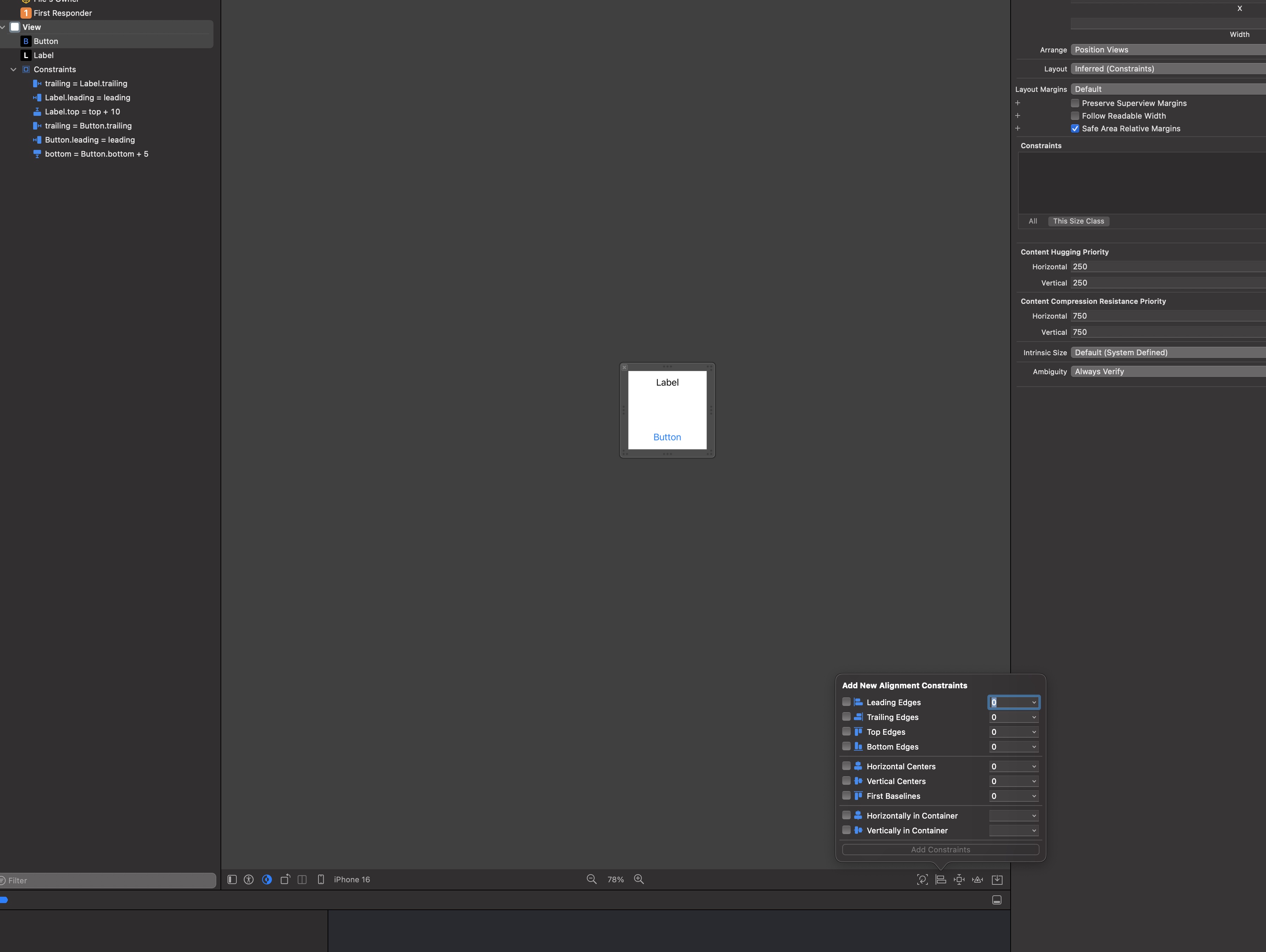

4.1 Interface Builder

最简单的实现方式，通过Storyboard或XIB可视化设置约束。


常用操作：

  • Control + 拖拽：创建约束
  • Command + 选择：多选视图
  • 更新Frame：Update Frames
  • 重置约束：Reset to Suggested Constraints

4.2 NSLayoutConstraint

NSLayoutConstraint是AutoLayout的核心类，用于创建和设置约束。

[self.view addSubview:uiView];
uiView.translatesAutoresizingMaskIntoConstraints = NO;

 NSLayoutConstraint *topConstraint = [NSLayoutConstraint constraintWithItem:uiView
                                                                  attribute:NSLayoutAttributeTop
                                                                  relatedBy:NSLayoutRelationEqual
                                                                    toItem:self.view
                                                                  attribute:NSLayoutAttributeTop
                                                                multiplier:1.0
                                                                  constant:100];
NSLayoutConstraint *leadingConstraint = [NSLayoutConstraint constraintWithItem:uiView
                                                                      attribute:NSLayoutAttributeLeading
                                                                      relatedBy:NSLayoutRelationEqual
                                                                        toItem:self.view
                                                                      attribute:NSLayoutAttributeLeading
                                                                    multiplier:1.0
                                                                      constant:50];
NSLayoutConstraint *trailingConstraint = [NSLayoutConstraint constraintWithItem:uiView
                                                                      attribute:NSLayoutAttributeTrailing
                                                                      relatedBy:NSLayoutRelationEqual
                                                                          toItem:self.view
                                                                      attribute:NSLayoutAttributeTrailing
                                                                      multiplier:1.0
                                                                        constant:-50];
NSLayoutConstraint *heightConstraint = [NSLayoutConstraint constraintWithItem:uiView
                                                                    attribute:NSLayoutAttributeHeight
                                                                    relatedBy:NSLayoutRelationEqual
                                                                        toItem:nil
                                                                    attribute:NSLayoutAttributeNotAnAttribute
                                                                    multiplier:1.0
                                                                      constant:200];

常用属性说明

  • NSLayoutAttribute类型：
    • NSLayoutAttributeLeft/Right：左/右边界
    • NSLayoutAttributeTop/Bottom：上/下边界
    • NSLayoutAttributeLeading/Trailing：首/尾（考虑阅读方向）
    • NSLayoutAttributeWidth/Height：宽度/高度
    • NSLayoutAttributeCenterX/CenterY：水平/垂直中心
    • NSLayoutAttributeBaseline：文本基线
    • NSLayoutAttributeFirstBaseline/LastBaseline：首行/末行基线

4.3 NSLayoutAnchor

NSLayoutAnchor提供了更简洁、类型安全的API：

使用 .active = YES 来激活约束

[self.view addSubview:uiView];
uiView.translatesAutoresizingMaskIntoConstraints = NO;

// 基本约束
[uiView.topAnchor constraintEqualToAnchor:self.view.topAnchor constant:100].active = YES;
[uiView.leadingAnchor constraintEqualToAnchor:self.view.leadingAnchor constant:50].active = YES;

// 居中约束
[uiView.centerXAnchor constraintEqualToAnchor:self.view.centerXAnchor].active = YES;
[uiView.centerYAnchor constraintEqualToAnchor:self.view.centerYAnchor].active = YES;

// 尺寸约束
[uiView.widthAnchor constraintEqualToConstant:200].active = YES;
[uiView.heightAnchor constraintEqualToConstant:100].active = YES;

// 比例约束
[uiView.widthAnchor constraintEqualToAnchor:self.view.widthAnchor multiplier:0.5].active = YES;

使用 activateConstraints 来激活约束

[NSLayoutConstraint activateConstraints:@[
    [view.topAnchor constraintEqualToAnchor:self.topAnchor],
    [view.leadingAnchor constraintEqualToAnchor:self.leadingAnchor],
    [view.trailingAnchor constraintEqualToAnchor:self.trailingAnchor],
    [view.bottomAnchor constraintEqualToAnchor:self.bottomAnchor]
]];

常用方法

  • constraintEqualToAnchor:constant:：设置约束等于某个锚点，并添加常量值
  • constraintEqualToAnchor:multiplier:constant:：设置约束等于某个锚点，并添加乘积和常量值
  • constraintGreaterThanOrEqualToAnchor:constant:：设置约束大于等于某个锚点，并添加常量值
  • constraintLessThanOrEqualToAnchor:constant:：设置约束小于等于某个锚点，并添加常量值

常用属性

  • active：设置约束是否激活
  • priority：设置约束的优先级
  • isActive：设置约束是否激活

4.4 Visual Format Language (VFL)

VFL提供了一种类似ASCII艺术的字符串语法来定义约束：

// H: 表示水平方向，V: 表示垂直方向
// | 表示父视图边界
// [] 表示视图
// () 表示尺寸
// - 表示标准间距 (8点)
// -10- 表示10点间距
NSString *horizontalFormat = @"H:|-[view(200)]-|";
NSString *verticalFormat = @"V:|-50-[view(100)]";

// 支持多个视图
NSString *format = @"H:|-[view1(==view2)]-[view2]-|";

// 支持优先级
NSString *format = @"H:[view(>=50@750)]";

NSDictionary *views = @{@"view": uiView};
NSArray *horizontalConstraints = [NSLayoutConstraint constraintsWithVisualFormat:horizontalFormat
                                                                       options:0
                                                                       metrics:nil
                                                                         views:views];

5. AutoLayout最佳实践

5.1 性能考虑

  • 避免创建冗余的约束
  • 优先使用stack view来简化约束
  • 适当使用约束优先级来处理冲突

使用stack view

// 创建一个垂直方向的UIStackView
UIStackView *stackView = [[UIStackView alloc] init];
stackView.axis = UILayoutAxisVertical;  // 设置为垂直方向
stackView.spacing = 10;  // 设置子视图间距
stackView.alignment = UIStackViewAlignmentFill;  // 子视图的对齐方式
stackView.distribution = UIStackViewDistributionFillEqually;  // 子视图的分布方式
stackView.translatesAutoresizingMaskIntoConstraints = NO;

// 创建三个示例视图
UILabel *label = [[UILabel alloc] init];
label.text = @"标签";
label.backgroundColor = [UIColor lightGrayColor];

UIButton *button = [UIButton buttonWithType:UIButtonTypeSystem];
[button setTitle:@"按钮" forState:UIControlStateNormal];
button.backgroundColor = [UIColor systemBlueColor];

UIImageView *imageView = [[UIImageView alloc] init];
imageView.backgroundColor = [UIColor redColor];

// 添加视图到stack view
[stackView addArrangedSubview:label];
[stackView addArrangedSubview:button];
[stackView addArrangedSubview:imageView];

// 将stack view添加到父视图
[self.view addSubview:stackView];

// 只需要4个约束就可以完成布局
[NSLayoutConstraint activateConstraints:@[
    [stackView.topAnchor constraintEqualToAnchor:self.view.safeAreaLayoutGuide.topAnchor constant:20],
    [stackView.leadingAnchor constraintEqualToAnchor:self.view.leadingAnchor constant:20],
    [stackView.trailingAnchor constraintEqualToAnchor:self.view.trailingAnchor constant:-20],
    [stackView.heightAnchor constraintEqualToConstant:300]
]];

说明：

  1. 这个例子创建了一个垂直方向的UIStackView，包含了一个标签、一个按钮和一个图片视图
  2. 使用UIStackView，我们不需要为每个子视图单独设置约束，UIStackView会自动管理它们的布局
  3. 只需要4个约束就可以确定整个stackView的位置和大小
  4. 如果不使用UIStackView，我们可能需要12个或更多的约束来实现相同的布局

常用的UIStackView属性：

  • axis：布局方向（垂直/水平）
  • spacing：子视图间距
  • alignment：子视图对齐方式
  • distribution：子视图分布方式
  • arrangedSubviews：管理的子视图数组

这就是为什么推荐使用UIStackView来简化约束 - 它可以大大减少所需的约束数量，使代码更清晰、更易维护。

5.2 常见问题解决

  • 约束冲突（Conflicting Constraints）
  • 模糊约束（Ambiguous Layout）
  • 约束循环依赖（Circular Dependencies）

5.3 调试技巧

// 打印视图层级
po [[UIWindow keyWindow] recursiveDescription]

// 打印约束
po [[UIWindow keyWindow] _autolayoutTrace]

// 检查是否有模糊布局
po [[UIWindow keyWindow] hasAmbiguousLayout]

5.4 布局动画

// 更新约束常量
NSLayoutConstraint *heightConstraint = ...;
heightConstraint.constant = 200;

// 执行动画
[UIView animateWithDuration:0.3 animations:^{
    [self.view layoutIfNeeded];
}];

6. 与其他布局方式的对比

6.1 Frame布局

  • 优点：性能好，直观
  • 缺点：需要手动计算，不易维护

6.2 AutoresizingMask

  • 优点：简单，适合简单布局
  • 缺点：功能有限，不支持复杂布局

6.3 AutoLayout

  • 优点：灵活，强大，易维护
  • 缺点：学习曲线陡，性能略低

7. 总结

AutoLayout是一个强大的布局系统，通过合理使用可以大大提高开发效率。选择合适的实现方式（Interface Builder、NSLayoutConstraint、NSLayoutAnchor或VFL），并注意性能优化和最佳实践，可以创建出灵活且易维护的UI布局。
